Rétroconception & numérisation 3D

Redonner un plan à une pièce qui n’en a pas

La rétroconception consiste à partir d’un objet physique pour en reconstruire la définition numérique. C’est la solution quand les plans n’existent plus, n’ont jamais existé, ou ne correspondent plus à la pièce réellement montée.

Mesures, relevés et numérisation 3D

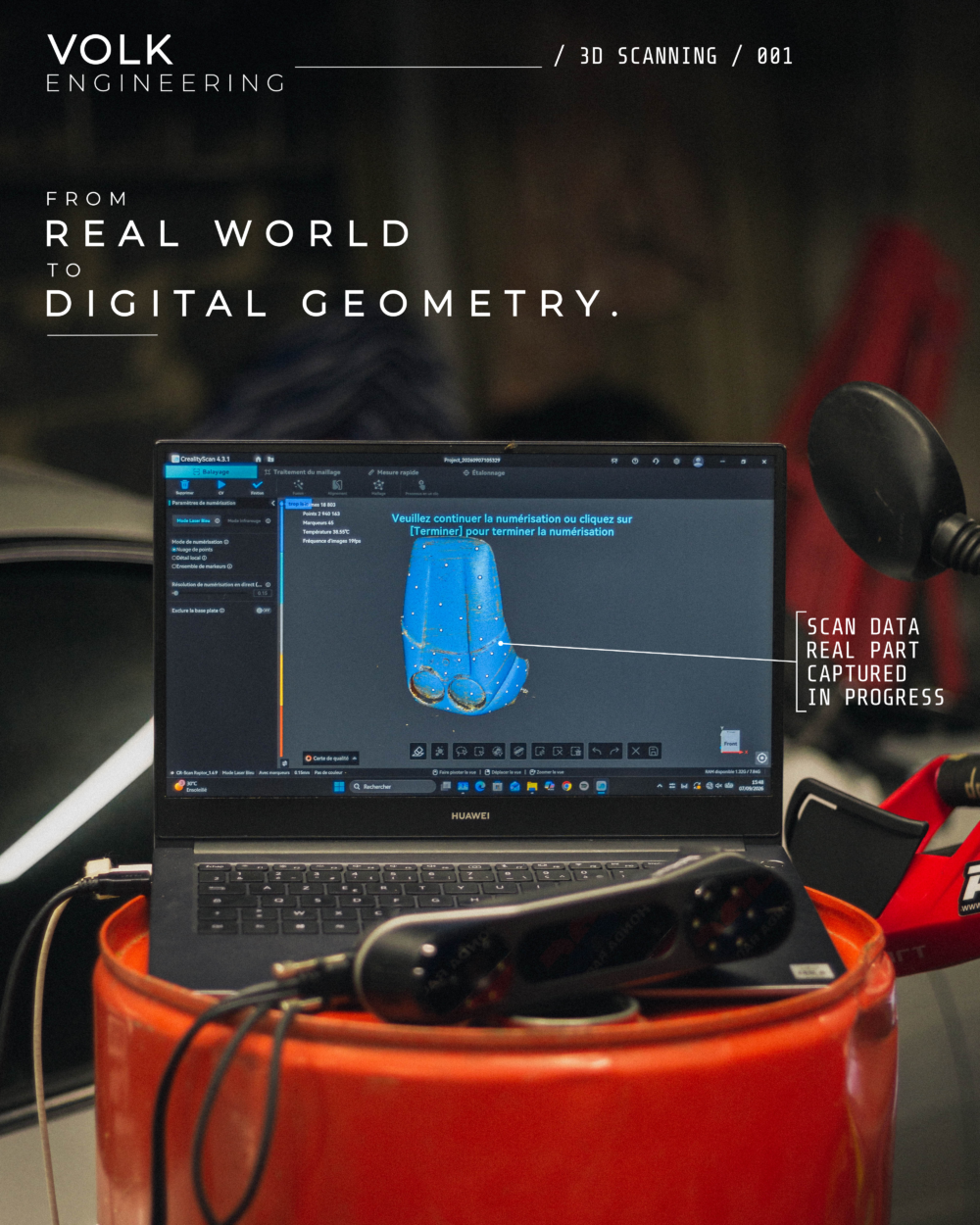

Selon la pièce, la géométrie est relevée par mesure directe, par photos cotées ou par numérisation 3D. La numérisation capture les formes complexes — courbes, surfaces de fonderie, pièces aux formes libres — sous forme de nuage de points ou de maillage.

Un scan brut ne suffit pas pour fabriquer : c’est une empreinte, avec ses défauts, son usure et son bruit de mesure. Il sert de référence pour reconstruire un vrai modèle CAO.

Un modèle CAO propre, pas une copie du scan

La pièce est remodélisée en volumes et en surfaces maîtrisés : cotes de fonctionnement retrouvées, ajustements et alésages remis aux bonnes valeurs, usure compensée. Le résultat est un modèle exploitable : modifiable, cotable, prêt pour la mise en plan ou la fabrication.

Livrables possibles

• modèle 3D au format STEP ou IGES ;
• fichier STL pour l’impression 3D ;
• plans 2D cotés (PDF, DXF) pour l’usinage ou la consultation de fournisseurs.

Pour qui ?

Pour les particuliers qui veulent faire reproduire ou améliorer une pièce (voir aussi pièce introuvable & refabrication), et pour les entreprises qui doivent reprendre une pièce de rechange, un outillage ou un ensemble sans dossier technique (voir Renfort bureau d’études & CAO).

Questions fréquentes

Faut-il forcément un scanner 3D ?

Non. Beaucoup de pièces se relèvent très bien avec des instruments de mesure classiques. La numérisation 3D est utilisée quand la forme le justifie.

Quels formats de fichiers fournissez-vous ?

STEP et IGES pour les modèles 3D, STL pour l’impression 3D, PDF et DXF pour les plans. Le format est choisi selon l’usage que vous ferez du fichier.

Mes pièces et mes fichiers restent-ils confidentiels ?

Oui. Vos pièces, plans et fichiers ne sont ni diffusés ni réutilisés sans votre accord.
